Як виготовляють об’ємні літери: від макета до монтажу

Здалеку об’ємні літери виглядають просто: напис на фасаді, який гарно світиться ввечері. Але підійдіть ближче — і побачите, що кожна літера є окремим виробом із кількох деталей, які мають зійтися між собою з точністю до міліметра. У цій статті розповідаємо, як виготовляють об’ємні літери насправді: від векторного макета до монтажу на фасад. І чесно пояснюємо, чому якість готової вивіски вирішується не на монтажі, а значно раніше — на верстаті, який ріже деталі.

Об’ємна літера зблизька: конструкція, а не просто «буква»

Світлова об’ємна літера — це, по суті, мініатюрний світловий короб у формі знака. Складається він із чотирьох частин:

• Лицьова панель — найчастіше акрил, який пропускає світло й дає рівне світіння без плям. Саме лице визначає, як літера виглядатиме вночі.
• Борт — смуга з алюмінієвого профілю, композиту або спеціального пластику, що формує глибину літери й тримає її геометрію.
• Задник — задня стінка з композиту чи ПВХ, на якій кріпляться LED-модулі та монтажні елементи.
• Підсвітка — LED-модулі всередині та блок живлення, який зазвичай ховають за конструкцією або в окремому боксі.

Несвітлові літери влаштовані простіше: це суцільні елементи з акрилу, ПВХ, композиту чи дерева, без «начинки». Усі різновиди — світлові, несвітлові, з контражуром — ми детально показуємо на сторінці об’ємних літер та елементів.

Порізка на ЧПУ: ключовий етап виготовлення об’ємних літер

Ось момент, який замовники майже ніколи не бачать, але який визначає все. Перш ніж літера стане об’ємною, її лицьова панель і задник вирізаються фрезою на верстаті з ЧПУ за контуром із векторного макета. Програма веде інструмент по кривій шрифту з точністю ±0,1 мм — і це не маркетингова цифра, а технологічна вимога.

Чому така точність критична саме для літер? Бо далі борт має зійтися з лицем по всьому периметру знака. Якщо контур «повело» хоча б на міліметр, з’являються щілини на стиках, борт доводиться підтягувати силою, а вночі крізь нерівні шви пробивається світло. До того ж лице й задник однієї літери — це фактично дві копії одного контуру: якщо вони вирізані з різною геометрією, конструкція ніколи не складеться рівно.

На практиці це виглядає так: акрилові лиця ріжуться фрезою без сколів і термічних пошкоджень — детально про технологію ми писали на сторінці фрезерної порізки акрилу. Задники та підкладки під логотипи розкроюються з алюмінієвого композиту — стандартний лист 1500×3000 мм дозволяє робити навіть великі вивіски без стиків, а як саме фреза працює з «бутербродом» з алюмінію, читайте в матеріалі про порізку композиту. Обидві операції виконує FrezaLviv — фрезерний відділ GRAIN, тож фрезерна порізка і збирання літер відбуваються в одному виробництві, без «зіпсованого телефону» між підрядниками.

З яких матеріалів виготовляють об’ємні літери

Матеріал обирають не «за красою», а за задачею — від нього залежать і вигляд, і бюджет, і термін служби:

Про об’ємні знаки з пінопласту — фотозони, гігантські логотипи, декорації — у нас є окрема стаття про декор із пінопласту. А коли хочеться теплої «крафтової» вивіски в інтер’єр, деталі ріжуться з дерева — як це працює, дивіться на сторінці фрезерної порізки фанери.

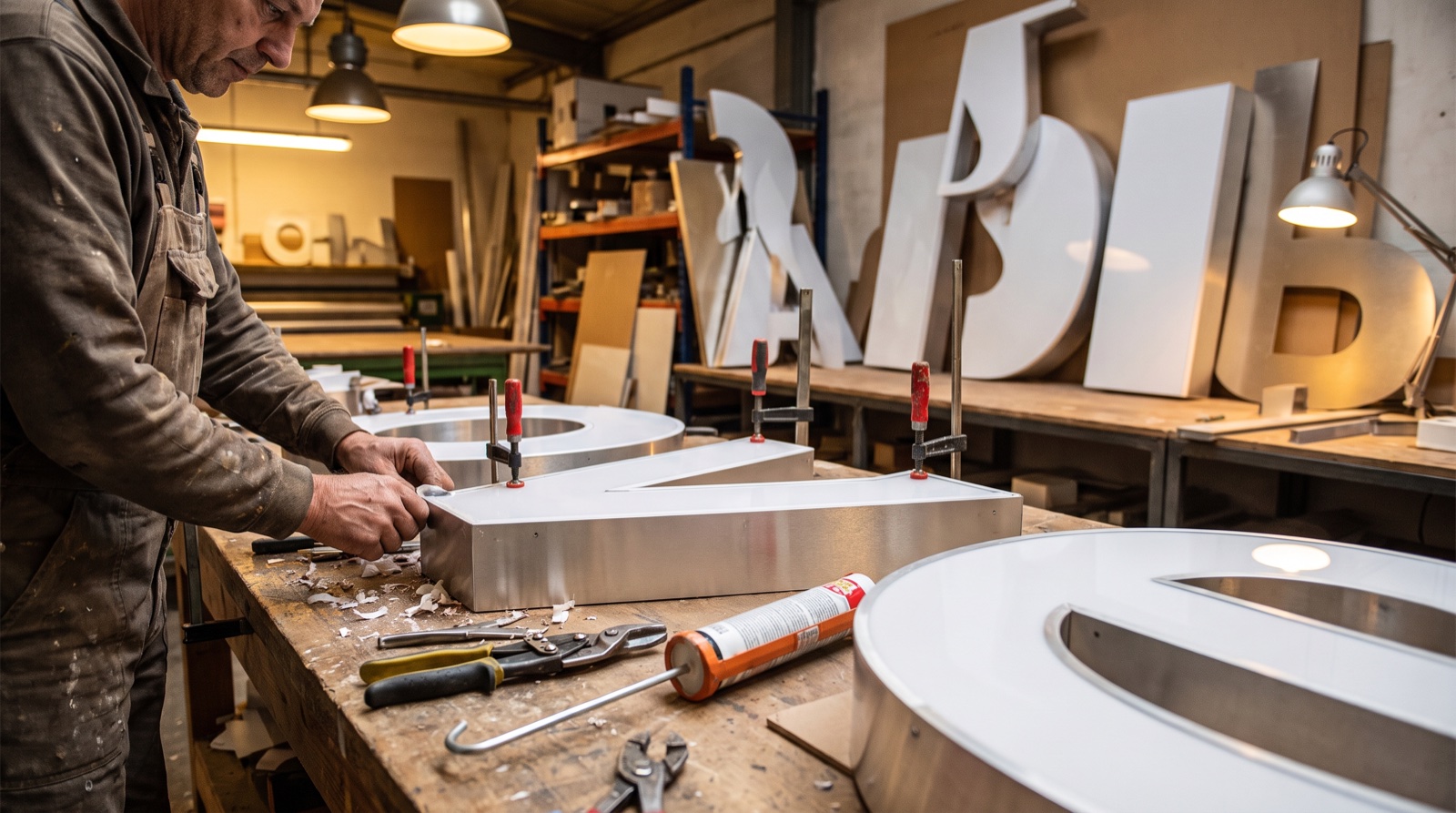

Збирання: як плоскі деталі стають літерою

Після порізки починається робота рук. Борт згинається по контуру лиця — на плавних кривих це роблять поступово, на гострих кутах профіль підрізається. Далі борт з’єднується з лицьовою панеллю: акрил клеїться спеціальним клеєм, металеві елементи зварюються чи скріплюються механічно. Для вуличних літер шви додатково захищають від вологи — конденсат усередині світлового знака з часом «вбиває» електроніку.

Потім конструкція «оживає»: на задник монтуються LED-модулі — їх кількість і розташування розраховують так, щоб лице світилося рівномірно, без темних плям і гарячих точок. Дроти зводяться до блока живлення, а виводи ховаються за задником, щоб на фасаді не було видно жодного кабелю. Наостанок борт і задник фарбуються в колір бренду або залишаються в кольорі матеріалу.

Фронтальна підсвітка, контражур чи без світла

Технологічно виробництво схоже, а от ефект різний. Фронтальна підсвітка — світиться саме лице літери, максимальна помітність. Контражур — світло спрямоване на стіну позаду, і навколо темної літери з’являється делікатний ореол: улюблений прийом преміальних брендів. Без підсвітки — найпростіший і найдоступніший варіант для місць, де достатньо денної помітності. Який тип обрати під ваш фасад і бюджет, ми детально розбирали в гайді яку вивіску обрати — тут не повторюватимемось.

Монтаж і паспорт вивіски у Львові

Готові літери кріплять на фасад дистанційними тримачами, на композитну підкладку або на металеву раму — залежно від стіни та ваги конструкції. Перед свердлінням на фасад наносять розмітку за шаблоном: саме вона гарантує, що напис стоятиме по рівній лінії з однаковими міжлітерними відстанями. Для робіт вище другого поверху знадобиться автовишка.

І важливий момент для Львова: розміщення вивіски на фасаді потребує погодження — оформлення паспорта вивіски, а в історичному ареалі вимоги ще суворіші. Усю процедуру, документи й підводні камені ми покроково розібрали в статті про дозвіл на вивіску у Львові.

Чому «літери з рук» виглядають криво

Тепер ви знаєте технологію — і легко зрозумієте, звідки беруться сумні вивіски, на яких літери наче «попливли». Коли деталі ріжуть вручну лобзиком чи ножем, контур неминуче веде: криві шрифту виходять ламаними, дві однакові літери — трохи різними, а лице й задник не збігаються між собою. Далі все за ланцюжком: борт не сідає на контур, стики закривають герметиком «на око», світло вночі пробивається крізь щілини, і навіть дорогий бренд виглядає дешево.

Тому наша головна порада замовнику проста: питайте виробника, як саме він ріже деталі літер. Відповідь «на ЧПУ, з власним фрезерним цехом» — це і є та невидима різниця між вивіскою, що роками тримає форму, та переробкою через сезон. А з чого взагалі складається ціна порізки деталей — окремо розклали в статті скільки коштує фрезерна порізка.
